在烧写程序之前先看看,板子是什么启动模式是比较重要的。
一、启动模式

Hi3516A 支持以下三种启动方式:
从片外 NAND Flash 存储空间启动
从片外 SPI Flash 存储空间启动
从 BOOT ROM 存储空间启动

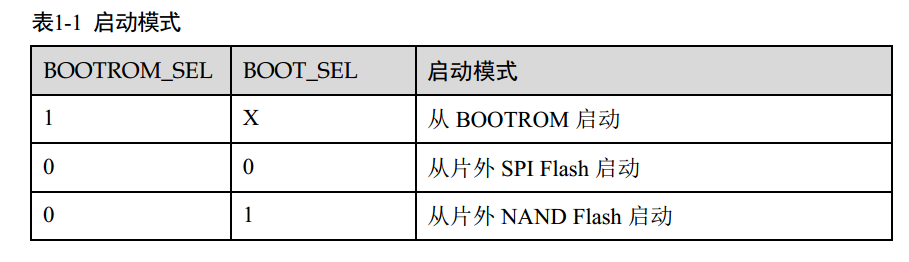

当芯片上电复位时,启动模式由 BOOTROM_SEL/BOOT_SEL 信号的值决定,具体情况如表 1-1 所示。

说明:

BOOTROM_SEL 信号与芯片外部管脚 VO_DAT1 复用;

BOOT_SEL 信号与芯片外部管脚 VO_DAT0 复用。


1、从 BOOTROM 启动当启动模式为从 BOOTROM 启动时,将会启动串口通信机制,通过串口与 PC 端相应的软件建立通信,下载 boot 程序后完成启动(请参考《 Fastboot 工具使用说明》);如果在 BOOTROM 启动时与串口通信超时未响应,将会转向判断 BOOT_SEL 上下拉电平,当 BOOT_SEL=0 时转向从 SPI Flash 启动;当 BOOT_SEL=1 时转向从 NAND

Flash 启动。

2、从 NAND Flash 启动

从 NAND Flash 启动时,外部连接的存储器为 NAND Flash,此时需要设置BOOTROM_SEL(与芯片外部管脚 VO_DAT1 复用)和 BOOT_SEL(与芯片外部管脚VO_DAT0 复用)的上下拉电平,用于选择 Boot 存储器:当 BOOTROM_SEL=0、BOOT_SEL=1 时,芯片支持从 NANDC 接口挂接的 NAND Flash 启动。

3、从 SPI Flash 启动从 SPI Flash 启动时,外部连接的存储器为 SPI Flash, BOOTROM_SEL(与芯片外部管脚 VO_DAT1 复用)和 BOOT_SEL(与芯片外部管脚 VO_DAT0 复用)的上下拉电平,用于选择 Boot 存储器:当 BOOTROM_SEL=0、 BOOT_SEL=0 时,芯片支持从SFC 接口挂接的 SPI Flash 启动。

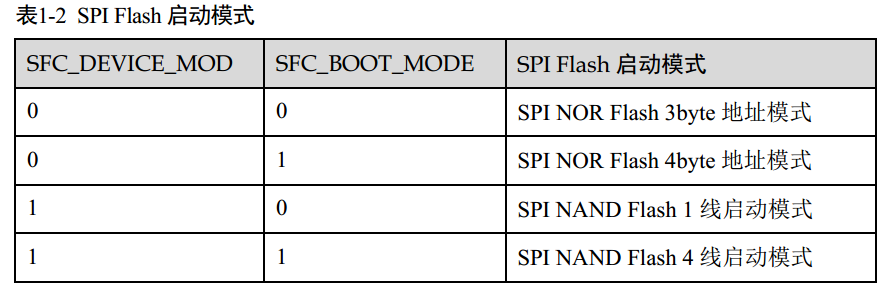

当芯片上电复位时, SPI Flash 启动模式由 SFC_DEVICE_MODE/SFC_BOOT_MODE 信号的值决定,具体情况如表 1-2 所示。

说明:

SFC_DEVICE_MODE 信号与芯片外部管脚 VO_DAT3 复用;

SFC_BOOT_MODE 信号与芯片外部管脚 SFC_CLK 复用。

二、烧写模式

1、向Nand Flash烧写

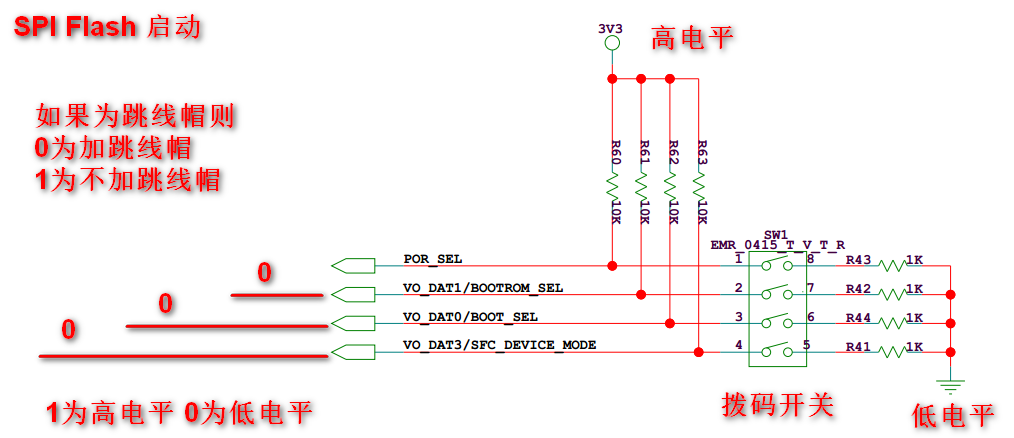

2、向SPI Flash烧写

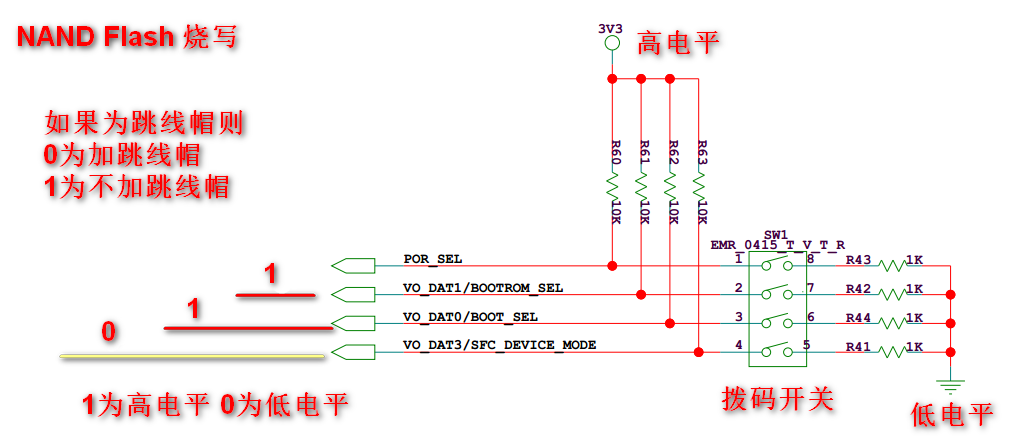

三、SW1、SW2拨码开关讲解

col 1col 2col 3col 4
位号引脚信号名说明

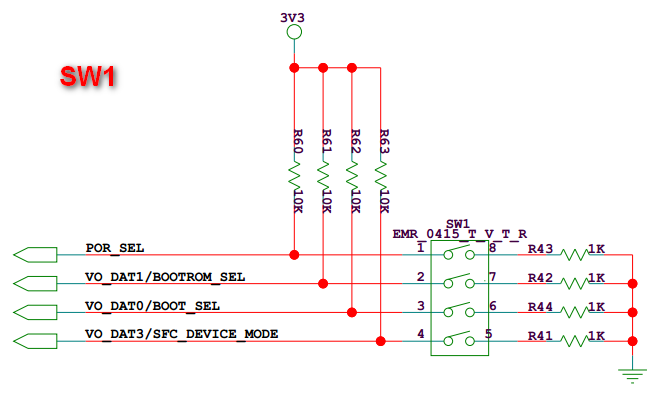

SW1(拨码开关)

默认烧写模式为

1100 | Pin1 | POR_SEL | 复位选择。

0:内部 POR 上电复位;

1:外部复位管脚复位。(默认)
Pin2 | BOOTROM_SEL | BOOTROM 启动使能。

0:从其它空间启动,由 BOOT_Sel 决定;

1:由 BOOTROM 启动。(默认)
Pin3 | BOOT_SEL | 启动模式选择。

0: SPI FLASH;(默认)

1: NAND FLASH。
Pin4 | SFC_DEVICE_MODE | SPI FLASH 器件选择。

0: SPI NOR FLASH;(默认)

1: SPI NAND FLASH。

col 1col 2col 3col 4
位号引脚信号名说明

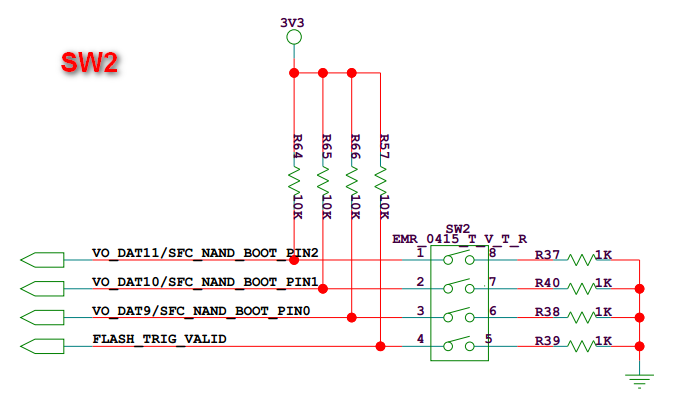

SW2(拨码开关)

| Pin1 | SFC_NAND_BOOT_PIN2 | SPI NAND FLASH Page Size。

0: 2KB page size;(默认)

1: 4KB page size。
Pin2:3 | SFC_NAND_BOOT_PIN[1:0] | SPI NAND FLASH ECC 类型。

00:保留;

01: 8bits ECC;(默认)

10:保留;

11: 24bits ECC。
Pin4 | FLASH_TRIG_VALID | FLASH_TRIG_VALID类型

0: valid;(默认)

1: invalid

col 1col 2col 3
模式烧写启动
SPI11001000
Nand11101010

总结:

SW1的Pin2引脚决定了是烧写模式还是启动模式。1 为烧写,0 为启动。

SW1的Pin3引脚决定了是选用SPI还是选用Nand。1 为Nand,0为SPI。

`
